YX6100-16S語音芯片中文資料

YX6100-16S 是一個提供串口的語音芯片，良好的集成了 MP3、WAV 的硬解碼。同時軟件支持工業級別的串口通信協議，以 SPIFLASH、U 盤作為存儲介質，用戶可以靈活的選用其中的任何一種設備作為語音的存儲介質。通過簡單的串口指令即可完成播放指定的語音，以及如何播放語音等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的大特點。

無需任何燒錄器，無需任何軟件，USB 直接燒寫 FLASH。

同時可以以 SPIFLASH 為存儲介質的 U 盤功能,后面章節詳細說明

1.2 功能

1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 輸出，動態范圍支持 90dB，信噪比支持 85dB

3、大支持 16M 字節的 SPIFLASH。例如 W25Q16[2M 字節]、W25Q128[16M 字節]

4、多種控制模式，并口控制模式、串口模式、AD 按鍵控制模式[此功能可以定制開發]

5、Miniusb 接口更新語音文件，無需安裝任何軟件。支持 XP 和 WIN7 系統。

6、支持組合播放功能，可以實現報時、報溫度，在一定程度上可以替代一些昂貴的 TTS 方案

7、30 級音量可調，5 級 EQ 可調[此功能暫不開放]

8、可以接耳機，可以接功放

9、支持 1 段語音的觸發播放，IO 檢測的方式，所以適合碳膜按鍵等等場合

10、可以同時支持 U 盤以及 SPIFLASH 作為存儲介質

1.3 應用

1、車載導航語音播報

2、公路運輸稽查、收費站語音提示；

3、火車站、汽車站安全檢查語音提示；

4、電力、通信、金融營業廳語音提示；

5、車輛進、出通道驗證語音提示；

6、公安邊防檢查通道語音提示；

8、電動觀光車安全行駛語音告示；

9、機電設備故障自動報警；

10、消防語音報警提示；

2. 方案說明

芯片選用的是 SOC 方案，集成了一個 16 位的 MCU，以及一個專門針對音頻解碼的 aDSP，采用硬解碼的方式，更加保廣告法證了系統的穩定性和音質。小巧的封裝尺寸更加滿足嵌入其它產品的需求

2.1 參數說明

名稱	參數
MP3文件格式	1、支持有比特率11172-3和 ISO13813-3 layer3音頻解碼
	2、采樣率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持 Normal、Jazz、Classic、Pop、Rock 等音效
USB 接口	2.0標準
UART 接口	標準串口，TTL 電平,波特率可設[用戶不可設]
輸入電壓	3.3V-5V[7805后級串一個二極管為佳]
額定電流	10MA[靜態]
低功耗電流	<200uA
功放功率	驅耳機，功放

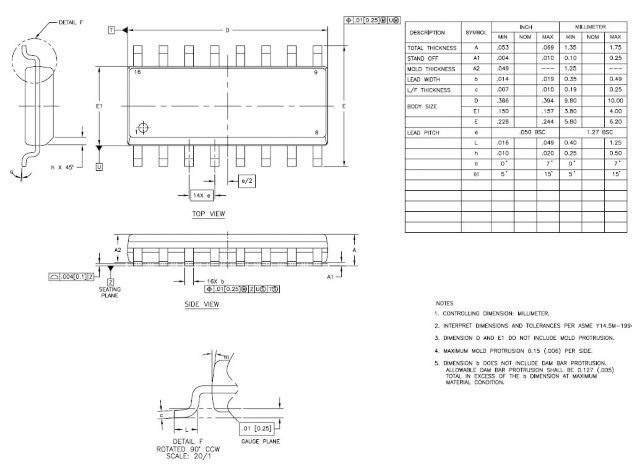

尺寸	16S
工作溫度	[-40度] -- [80度]
濕度	5% ~ 95%
主芯片型號	YX6100-16S[SSOP24]

管腳說明

引腳序號	引腳名稱	功能描述	備注
1	SPIDO	SPI_DO	數據總線
2	SPICLK	SPI_CLK	數據總線
3	SPICS	SPI_CS	片選總線
4	GPIOA1	P01 觸發輸出口1	接地觸發
5	USB-	USB- DM	電腦的 USB 口或者 U 盤
6	USB+	USB+ DP	電腦的 USB 口或者 U 盤
7	GPIOA6	退耦
8	GND	音頻地
9	DAC-R	音頻輸出右聲道	驅動耳機、功放
10	DAC-L	音頻輸出左聲道	驅動耳機、功放
11	VDDIO	3.3V 電源輸出	給 SPI flsah 供電
12	VDD	5V 電源輸入	不可以超過5.2V
13	GND	電源地
14	TX	UART 串行數據輸出	3.3V 的 TTL 電平
15	RX	UART 串行數據輸入	3.3V 的 TTL 電平
16	BUSY	Busy 輸出	播放時輸出低電平
