MP3-FLASH-16P串口語音模塊，是一個悅欣自行研發的一款提供串口和按鍵控制的語音模塊，支持MP3和WAV文件播放。支持工業級串口通信，以SPI-FLASH 作為存儲介質，提高了產品的穩定和可靠性。在支持串口的同時模塊還支持10段語音的指定觸發播放。
1、 車載導航語音播報
2、 公路運輸稽查、收費站語音提示；
3、 火車站、汽車站安全檢查語音提示；
4、 電力、通信、金融營業廳語音提示；
5、 車輛進、出通道驗證語音提示；
6、 公安邊防檢查通道語音提示；
7、 多路語音告警或設備操作引導語音；
8、 電動觀光車安全行駛語音告示；
9、 機電設備故障自動報警；
10、消防語音報警提示；
11、自動廣播設備，定時播報

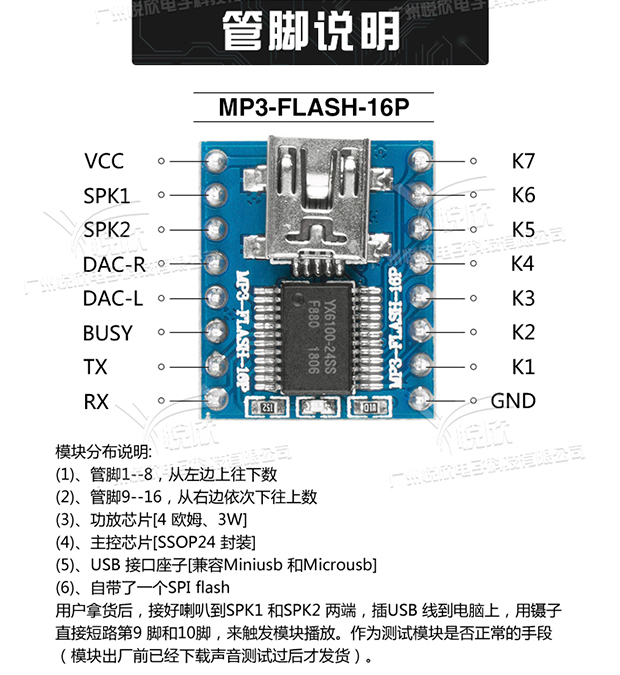

模塊管腳說明
引腳序號 | 引腳名稱 | 功能描述 | 備注 |
1 | VCC | 電源輸入[正極] | 大5.2V |
2 | SPK1 | 外接單聲道喇叭 | 不可超過4歐姆3W |
3 | SPK2 | 外接單聲道喇叭 | 不可超過4歐姆3W |
4 | DAC-R | 外接功放、耳機 | |
5 | DAC-L | 外接功放、耳機 | |
6 | BUSY | 播放狀態腳 | 播放時輸出低 |
7 | TX | UART 串行數據輸出 | 3.3V 的 TTL 電平 |
8 | RX | UART 串行數據輸入 | 3.3V 的 TTL 電平 |
9 | GND | 地[負極] | 系統地 |
10 | IO1 | 通用輸入輸出口1 | |
11 | IO2 | 通用輸入輸出口2 | |
12 | IO3 | 通用輸入輸出口3 | |
13 | IO4 | 通用輸入輸出口4 | |
14 | IO5 | 通用輸入輸出口5 | |
15 | IO6 | 通用輸入輸出口6 | |
16 | IO7 | 通用輸入輸出口7 |

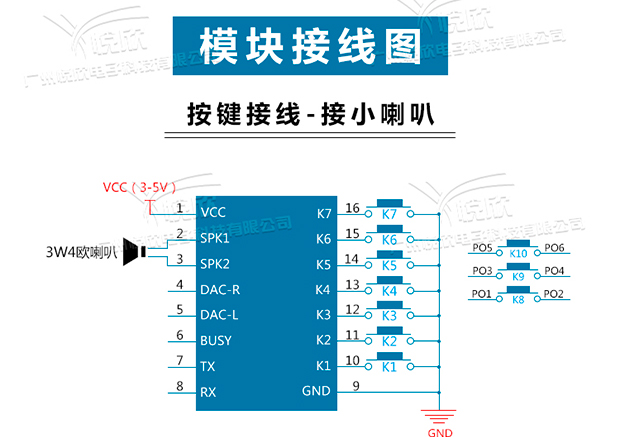

參考電路
針對芯片的應用，我們提供了詳細的設計參考，讓您可以更快的上手體驗到該芯片的強大功能
串行通信接口，波特率默認 9600，可以根據客戶的要求修改
外部的 IO 按鍵的功能可以按照客戶需求訂制
外部單聲道功放參考電路
1、MP3-FLASH-16P串口語音模塊的串口為3.3V的TTL電平，所以默認的接口的電平為 3.3V。
2、如果系統是 5V。那么建議在串口的對接接口串聯一個1K的電阻。這樣足以滿足一般的要求，
3、如果應用于強電磁干擾的場合，請參考“注意事項”的說明。
4、芯片在5V和3.3V的系統中均正常的測試過，一切正常。均采用的是直連的方式，并沒有串1K的電阻。一般的芯片都是能夠兼容3.3V和5V的電平。
5、但是用戶在實際的產品開發過程中，一定要嚴格的測試，留意電平的轉換。強烈建議用戶單片機5V的情況下，TX和RX都能各串1個1.5K左右的電阻。
MP3-FLASH-16P串口語音模塊_MP3語音模塊由廣州悅欣電子科技有限公司提供。廣州悅欣電子科技有限公司（www.csyantai.cn）是一家從事“串口語音芯片,串口語音模塊,提示器,報警器”的公司。自成立以來，我們堅持以“誠信為本，穩健經營”的方針，勇于參與市場的良性競爭，使“悅欣,悅欣電子”品牌擁有良好口碑。我們堅持“服務至上，用戶至上”的原則，使悅欣在集成電路中贏得了眾的客戶的信任，樹立了良好的企業形象。 特別說明：本信息的圖片和資料僅供參考，歡迎聯系我們索取準確的資料，謝謝！
