悅欣YX6100-16S MP3串口語音芯片闡述

立即下載

本頁內容主要闡述了串口語音芯片廠家悅欣電子生產的YX6100-16S的一些基本使用方法，如果需要基于51內核單片機或者安卓開發系統，控制播放，C語音程序，原理圖，原理圖庫，PCB庫的可以聯系我們?cè)诰€(xiàn)人員。

1.0、YX6100-16S串口語音芯片簡介

YX6100-16S集成了MP3、WMV的硬解1碼。支持FAT16、FAT32文件系統。直接播放SPI-FLASH卡內部歌曲，穩定可靠是此款產品的特點，芯片體積小，聲音還原清晰，控制方式簡單，是廣大電子工程師快速上手調試語音程序的，優先選擇。

1.1、YX6100-16S語音芯片功能

1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；

2、支持播放WAV /MP3格式文件；

3、24位DAC輸出，動態范圍支持90dB，信噪比支持85dB；

4、完全支持FAT16、FAT32文件系統，支持32G的TF/SD卡，32G、U盤、或128M Bit SPI-FLASH芯片。

5、支持單片機異步串口UART控制：暫停播放、上下曲、音量加減、循環播放、音量設置等；

6、支持15段自選內容組合播放；

7、支持指定文件夾文件名播放，同時支持查詢當前播放歌曲序號名，多文件夾之間插播；

8、通過安卓手機數據線連接電腦，可以顯示盤符類似U盤拷貝方式，拷貝音樂文件；

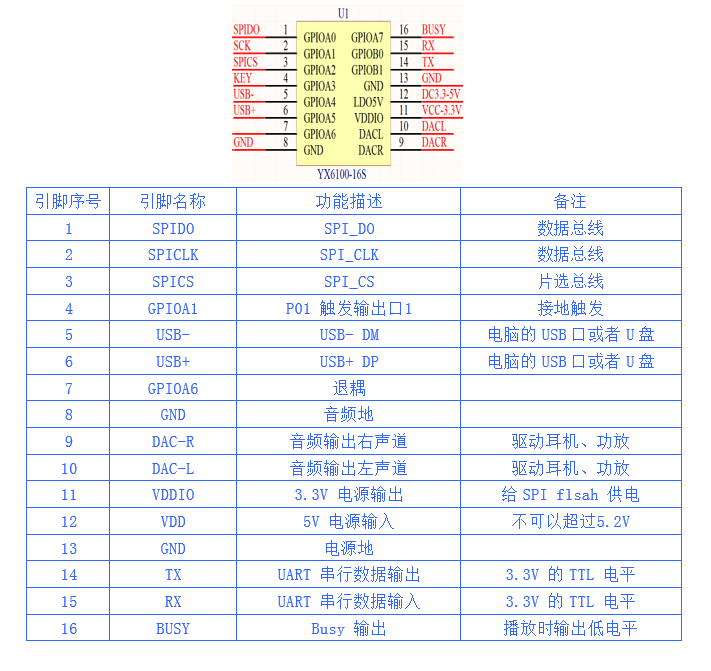

1.2、YX6100-16S語音芯片引腳定義

YX6100-16S語音芯片引腳定義

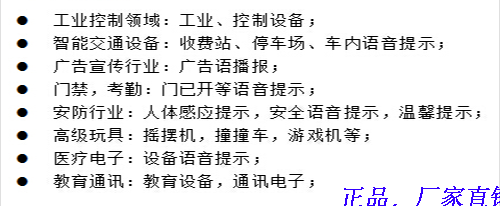

1.3、YX6100-16S語音芯片應用場合

語音芯片應用場合

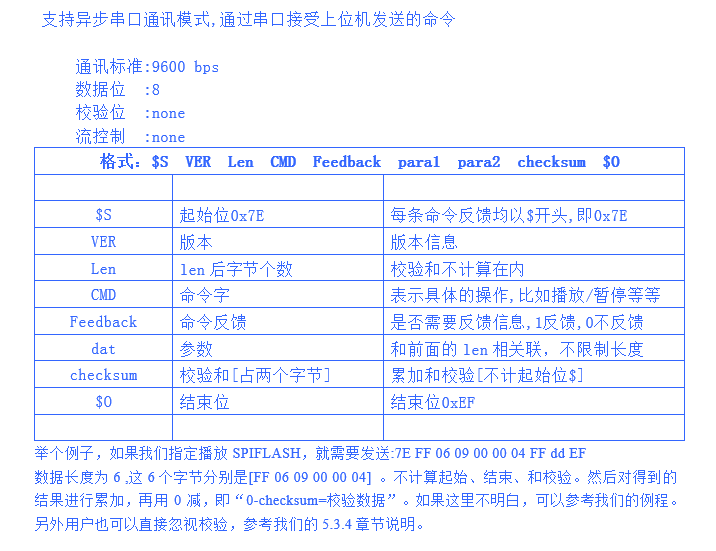

1.4、YX6100-16S語音芯片串口通訊協議

語音芯片串口通訊協議

我們的通訊分為以下兩大塊

1、控制指令、這里是控制芯片如何工作。

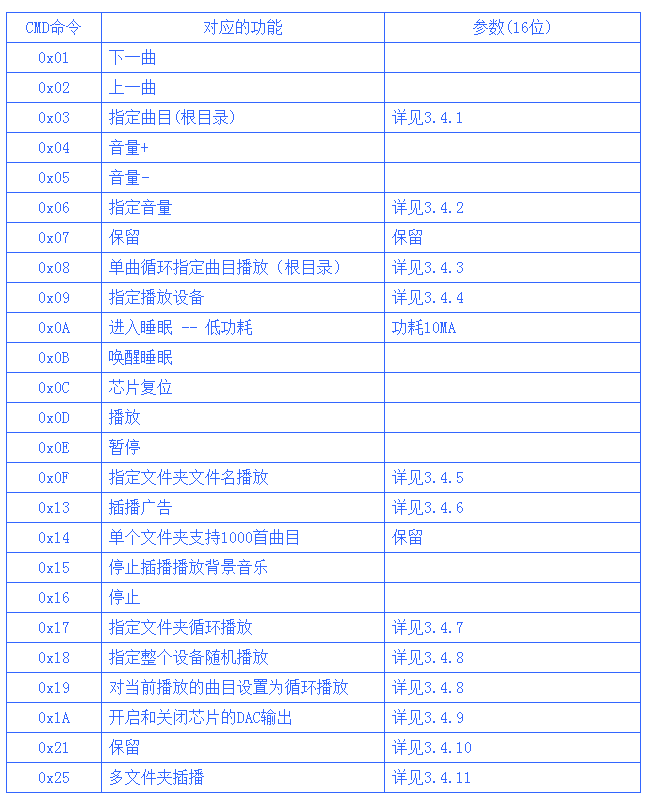

語音芯片控制指令

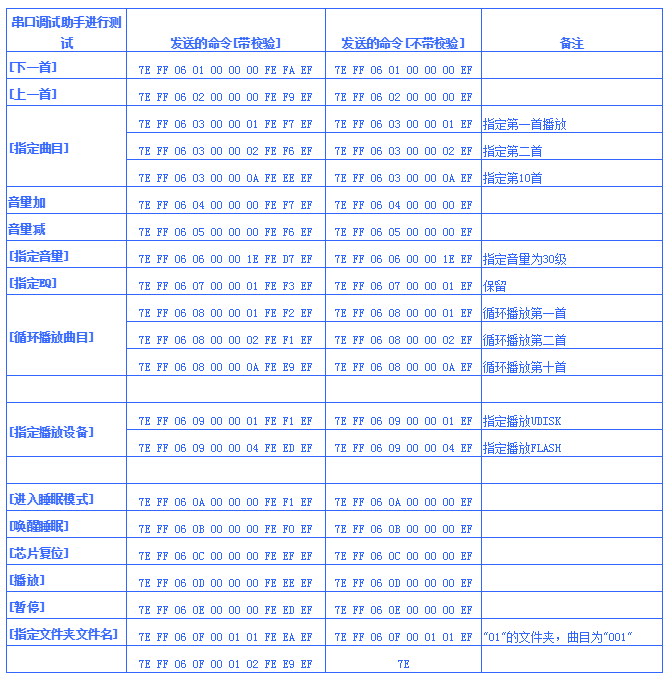

YX6100-16S語音芯片控制指令集

語音芯片控制指令集

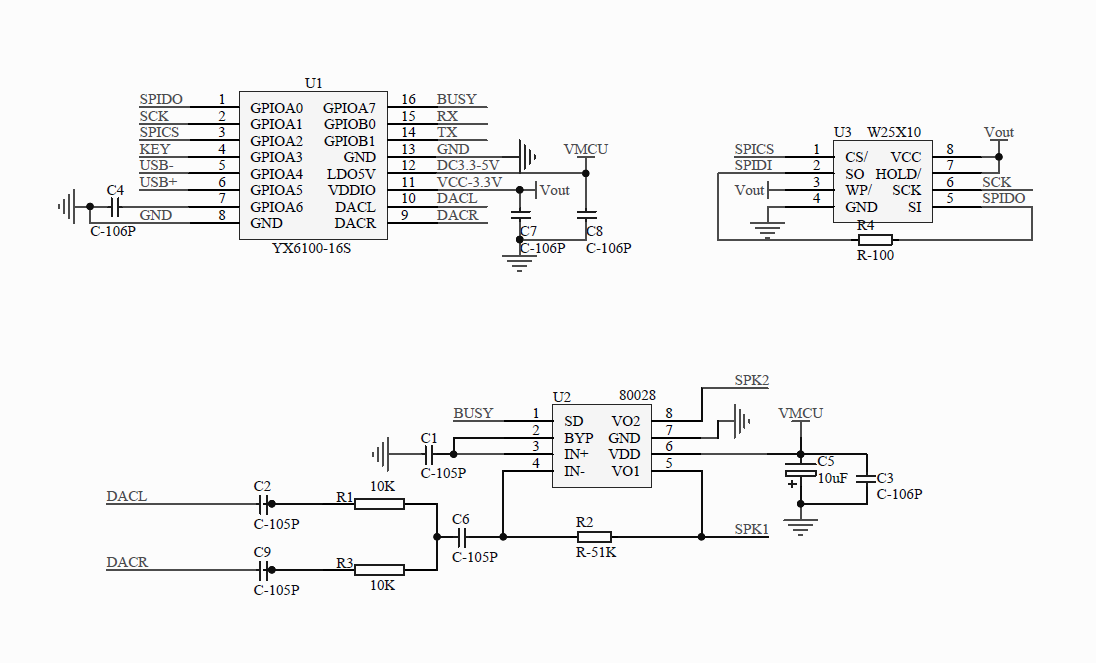

YX6100-16S語音芯片單片機連接參考圖

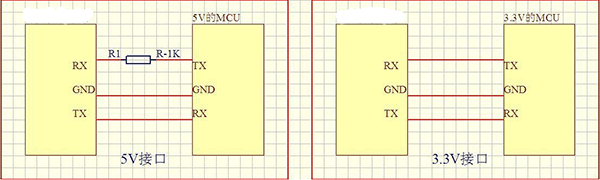

1、芯片的串口為3.3V的TTL電平，所以默認的接口的電平為3.3V。

2、如果系統是5V。那么建議在串口的對接接口串聯一個1K的電阻。這樣足以滿足一般的要求。

3、芯片在5V和3.3V的系統中均正常的測試過，一切正常。均采用的是直連的方式，并沒有串1K的電阻，一般的芯片都是能夠兼容3.3V和5V的電平。但是用戶在實際的產品開發過程中，一定要嚴格的測試，留意電平的轉換。強烈建議用戶單片機5V的情況下，TX和RX都能各串1個1.5K左右的電阻。
